Membuat Chart pada Layout ArcGIS

Postingan yang lalu telah dibahas bagaimana membuat chart dinamis. Tetapi sepertinya kurang saya minati karena harus mengunduh plug-in tambahan. Kali ini kita bahas bagaimana menyisipkan grafik tentang peta yang kita buat dengan Insert Object pada ArcGIS. Buka ArcGIS dan siapkan peta, misalnya peta tentang klasifikasi lahan. Buka jendela Layout View yang terletak di bagian bawah IDE ArcGIS.

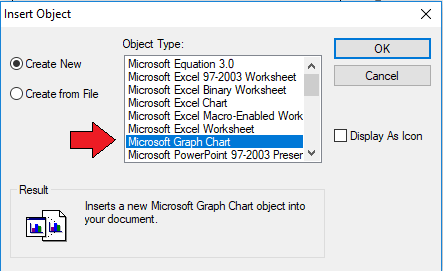

Insert Object dapat diakses lewat menu Insert Object. Setelah itu tinggal pilih tipe object yang akan digunakan, di sini kita ambil contoh Microsoft Graph Chart.

Secara default, akan dipersiapkan tabel batang. Untuk bentuk yang lain dapat dipilih, misalnya grafik donut.

Cara menggunakannya mudah karena disediakan template data yang bisa ditambah atau dikurangi dan diisi sesuai dengan kebutuhan.

Perhatikan bagian East yang terletak bagian dalam chart. Ketika diisi 50 seluruhnya (warna biru, hijau, coklat, dan krem) tampak proporsinya masing-masing 25%. Tidak perlu menekan tombol apapun, cukup tutup jendela editing, Chart tersebut sudah ter-insert di Layout View kita. Selamat mencoba.

Update: 26/07/17

Selain memilih Microsoft Graph Chart, dapat juga dengan memilih Microsoft Excel Chart. Hanya saja tidak bias menggunakan pilihan optimal krn compatibility mode. Sebaiknya gunakan Microsoft Excel dulu lalu chart diimpor ke ArcGIS dengan insert object.

compatibility problems chart.jpg
