Tak sadar waktu terus berlalu dan tahun ajaran baru mulai kita masuki. Seperti biasa semester ini tugas mengajar mata kuliah perancangan produk menjadi tanggung jawab saya. Saatnya evaluasi terhadap materi ajar tahun lalu yang agak kurang maksimal karena dasar menggambar komputer berbasis komputer yang kurang. Mudah-mudahan semester ini bisa diperbaiki, apalagi siswa sudah mengenal software CATIA yang cukup baik untuk merancang produk.

Masalah utama bagi siswa untuk mampu belajar disain adalah sulitnya menguasai perangkat lunak pendukung, terutama untuk fitur-fitur yang rumit. Dua tahun yg lalu sempat diperkenalkan AutoCAD hingga ke 3D ternyata sangat rumit. Dan akhirnya dialihkan ke CATIA yang agak mendingan walaupun sedikit lebih mudah, terbukti beberapa siswa menghasilkan gambar yang lumayan baik. Salah satu kelemahannya adalah CATIA tidak mampu menganalisa panas, sehingga membutuhkan tool tambahan misalnya CFD.

Seperti yang diucapkan oleh Prof Habibie bahwa dengan sebongkah besi, kita bisa membuat pacul seharga puluhan ribu, tetapi dengan otak kita, kita bisa membuat komponen berharga puluhan juta. Tentu saja didukung oleh kemampuan menggambar dan berimajinasi yang baik. Jika pada semester lalu (Mata kuliah SIMBAD CAD) kita masih dalam tarap “mencontek” gambar, dalam mata kuliah ini diharapkan mahasiswa mampu menemukan disain baru.

Semester baru, tentu saja ada hal-hal baru yang akan saya berikan. Karena kebanyakan produk-produk yang tersedia di pasaran berupa disain-disain yang menarik minat konsumen, tentu saja penggunakan software yg fleksibel dan mudah untuk disain mutlak diperlukan. Mungkin ada yang sudah mengenal 3Ds Max dari vendor Autodesk? Tampilannya adalah seperti gambar di bawah ini (versi 2011).


Dengan software ini diharapkan mahasiswa mampu merancang bentuk yang rumit dengan mudah, mengenai gambar tekniknya (drafting) kita tinggal mengkonversi gambar rumit kita ke format AutoCAD, oleh karena itu mau tidak mau harus mengulang kembali mata kuliah AutoCAD.

Iklan
CATIA, CFDesign, Perencanaan Produk, Sistem dan Basis Data CAD, Uncategorized, Unisma

Aplikasi CATIA untuk “Tukang”

4 Komentar

Beberapa waktu yang lalu, saya mendapat informasi akan dibuatnya meja untuk mahasiswa yang suka “lesehan” sambil internetan / “nasi kucingan”. Karena kurang sedap dipandang mata maka akan dibuat sebuah meja dan bangku satu paket (integrated). Munculah masalah karena tukang meminta gambar rancangan .. (busyet, tukang aja butuh disain). Akhirnya, karena saya bisanya CATIA terpaksa saya gambar (kira2 5 menit) dengan assembly design. Padahal .. CATIA dirancang pertama kali untuk membuat pesawat MIRAGE.

Untuk ukuran dengan mudah kita konversi dari assembly design menjadi drafting. Software2 gambar sekarang sudah memiliki fasilitas mengkonversi 3D ke 2D atau sebaliknya. Dan Alhamdulillah, walau ada sedikit perubahan dari rancangan, tidak beberapa lama, Meja-Bangku tersebut selesai dibuat dan sudah dirasakan manfaatnya.

Tapi ada sedikit kritik dari dosen pengelasan UNISMA, pak Wahyu .. ayo tebak, dimana letaknya??

CATIA, CFDesign, Perencanaan Produk, Sistem dan Basis Data CAD

Mensimulasikan Disain Perakitan (Assembly Design)

Tinggalkan komentar

Saat kita merancang gambar dalam bentuk draft dua dimensi, mungkin bagi para insinyur tidak ada masalah dalam hal pemahaman terhadap gambar tersebut. Tetapi bagi orang yang bukan berkecimpung di dunia teknik tentu mengalami sedikit masalah dalam pemahaman terhadap gambar. Oleh karena itu kita perlu membuatkan gambar tiga dimensinya. Berikut contoh tata cara pembuatan assembly design dengan software CATIA yang telah dipelajari pada mata kuliah Sistem dan Basis Data CAD yang lalu.

Gambar teknik kebanyakan berupa mesin dengan sistem yang bekerja dengan mekanisme tertentu. Walaupun bentuk sudah jelas, terkadang orang awam agak kesulitan untuk melihat bagaimana cara kerja sistem tersebut. Oleh karena itu dalam CATIA disediakan fasilitas Simulasi. Fasilitas ini memberikan gambaran bagaimana peralatan yang digambar bergerak. Sebelum masuk ke teknik simulasi, video berikut ini mengajarkan cara membuat konstrain pada assembly design.

Jika konstrain telah diberikan, maka assembly design telah siap kita buat simulasinya dengan Digitam Mockup (DMU). Hasilnya berupa file video (mpg, avi, dsb). Berikut video tutorial untuk assembly yang sama.

Sorry .. ada sedikit salah kata dan pronounciatioannya ..



CATIA, CFDesign, Sistem dan Basis Data CAD

Konversi Assembly Design ke Drafting

6 Komentar

Sebagian besar peralatan mesin merupakan produk rakitan yang dirangkai dari sejumlah Part. Oleh karena itu sebaiknya saat menggambar 3D suatu peralatan kita menggambar tiap part terpisah. Database Part pada CATIA terlihat pada sebelah kiri bidang gambar CATIA. Untuk berpindah dari satu part ke part yang lain tinggal mengklik ganda part yang akan kita buat setelah terlebih dahulu kita insert New Part dari produk. Salah satu contoh gambar berikut ini.


Untuk membentuk Draft dapat langsung kita set dengan Start > Mechanical Design > Drafting. Tinggal menambahkan garis Ukur dan ukuran kertasnya.

CATIA, CFDesign, Sistem dan Basis Data CAD

Tip dan Trik Assembly Design dengan CATIA – 2

Tinggalkan komentar

Jika kita sudah mahir menggambar bentuk-bentuk sederhana, ada baiknya kita mencoba untuk menggambar bentuk-bentuk yang lebih rumit. Sebenarnya ada bentuk-bentuk yang rumit tetapi sebenarnya dibuat dari bentuk-bentuk sederhana tetapi menggunakan bantuan tools pada CATIA seperti Mirror, Array, dan sebagainya.


Gambar di atas memperlihatkan teknik Array yang menggambar kaki-kaki penyangga gambar di atas. Bayangkan jika kita gambar satu persatu, tentu saja akan memakan waktu yang lama. Ada lagi teknik lain seperti Pocket, Grove, guna mengedit suatu bentuk dari bentuk aslinya.


Selamat Mencoba,


Rahmadya Trias

CATIA, CFDesign, Sistem dan Basis Data CAD

Tip & Trik Pembuatan Assembly Design dengan CATIA

Tinggalkan komentar

Beberapa tools seperti pada AutoCAD dapat dijalankan pada CATIA seperti mirror, trim, dan sebagainya. Teknik operasinya sedikit berbeda dan untuk kasus-kasus tertentu terkadang lebih cepat. Misalnya untuk siswa siang ada yang mencoba menggambar pasangan gardan dengan rumahnya. Coba buat satu assembly dengan dua part, yaitu gardan dan rumah gardan.


Klik kanan pada Product1 > Properties untuk memberi nama produk, misalnya Pasangan Gardan. Klik kanan pada Gardan > Component > New Part, Untuk menambah Part baru, beri nama Gardan. Lakukan cara yang sama untuk part kedua yaitu rumah gardan. Klik “Yes” saat permintaan letak titik awal (Origin Point).


Untuk mulai menggambar, dobel klik pada “Gardan” agar muncul menu gambar di toolbar vertikal di sebelah kanan. Di sini kita buat gardan dengan penampangnya yang khas. Gunakan metode rotate dengan bantuan Quick Trim. NOTE: Pada Catia, Dobel Klik agar anda dapat membuat gambar berulang kali tanpa harus mengklik tool.


Jalankan Proses Pad untuk membuat bentuk 3D dari gardan tersebut. Atur panjangnya. Berikutnya dengan cara yang sama buat rumah gardannya. Terlebih dahulu Anda harus masuk ke Part Rumah Gardan, jangan samapi menggambarnya di Part yang sama dengan gardannya.


Note: Jika gambar yang kita buat menolak untuk dilakukan operasi pad, pastikan bahwa tidak ada garis yang terbuka atau bertumpuk. Selamat mencoba !!


Rahmadya Trias Handayanto

CATIA, CFDesign, Perencanaan Produk, Sistem dan Basis Data CAD

Coincidence Untuk Poros dan Lubang

Tinggalkan komentar

Berhubung hanya sebagian kecil yang bisa merakit (assembly) dua Part pada UTS kemarin, ada baiknya mencoba kembali merakit dua buah komponen dengan tool “Coincidence” yang tersedia di CATIA. Coba buka CATIA, masuk ke menu Mechanical Design – Assembly Design.


Buat dua buah komponen (Part) dengan cara klik kanan Product1 – Components – New Part. Beri nama masing-masing poros dan lubang. NOTE: dobel klik pada poros untuk menggambar poros seperti gambar di atas. Lanjutkan untuk menggambar Lubangnya. Jika sudah selesai, masuk ke mode assembly lagi untuk memasukan lubang ke poros secara otomatis (eh .. kebalik ya).


Jika kita ingin memasukan poros ke lubang, pilih dulu porosnya (ingat poros, bukan ujungnya doang, arahkan mouse sampai muncul garis sumbu), klik Insert – Coincidence. Klik “Close” saat Assistance muncul. Berikutnya arahkan mouse ke lubang (hingga tampak garis sumbu juga). Maka akan muncul dua titik dengan satu garis yang menandakan bahwa dua part tersebut siap dihubungkan. Klik di sembarang tempat agar garis yang menghubungkan dua titik itu hilang. Klik kanan pada salah satu titik, pilih Coincidence.1 Object – Update. Maka Anda berhasil memasukan lubang ke poros secara akurat.


Selamat mencoba, minggu depan kita masuk ke mekanisme ya .. Coba sendiri menggunakan kompas untuk menggerakkan poros keluar masuk lubang.


Rahmadya Trias Handayanto

CATIA, CFDesign, Perencanaan Produk, Sistem dan Basis Data CAD

Simbad CAD: Penggunaan Toolbar Shaft

Tinggalkan komentar

Hari/Tgl/MK/Ruang: Senin/04-04-11/Simbad CAD/Lab. Disain

Melanjutkan materi yang lalu (Drafting) kita mulai masuk ke pembuatan objek memutar. Banyak komponen-komponen mesin yang dibuat dengan cara memutar misalnya poros, velg, mur dan sebagainya. Objek memutar dikerjakan dengan teknik pembubutan dengan cara mengikisnya sambil diputar. Buka CATIA, boleh menggunakan Assembly Design, atau langsung ke Part Design terlebih dahulu tidak apa-apa. Start – Mechanical Design – Part Design/Assembly Design.

Pilih koordinat yang akan Anda gambar, misalnya yz. Klik yz dilanjutkan dengan mengkli “Sketch” pada toolbar, maka Anda siap menggambar Objek. Di sini kita akan mencoba menggambar objek dengan memutarnya berdasarkan sumbu putar tertentu. Buat objek sebagai berikut:


Jika sudah selesai keluar dengan mengklik toolbar “exit workbench”. Lakukan dengan langkah yang sama untuk membuat sumbu putarnya. Ingat jangan membuat sumbu dengan Sketch yang sama krn akan memunculkan pesan error. Jika sudah maka pastikan pada PartBody ada dua Sketch, satu objek, satunya lagi sumbu putar.

Berikutnya Anda diminta memutar objek dengan mengklik toolbar Shaft. Pilih Objek dilanjutkan dengan sumbu putarnya. Jika ingin melihat hasil sementara, klik “Preview” jika sudah yakin, Klik OK.


Tambahkan jari-jari sesuai selera, Selamat Mencoba ..


Rahmadya Trias




CATIA, CFDesign

Assembly Disain di CATIA V6

Tinggalkan komentar

Menyambung tulisan yang lalu https://rahmadyatrias.wordpress.com/2010/07/16/opening-catia-v6/, di sini saya akan melanjutkan membahas bagaimana membuat komponen dalam format assembly di catia v6. Memang catia v6 cukup menjengkelkan bagi yang biasa menggunakan catia v5, karena beberapa hal. Buka suatu product baru di catia v6 dengan mengklik icon “New Object”

Maka anda akan membuat sebuah produk yang akan digambar di catia v6. Beri nama produk Anda, misalnya “Produk Baru”. Maka IDE Catia v6 akan muncul (mirip catia v5). Di sini anda akan menambahkan komponen-komponen baru yang akan dirakit menjadi produk baru tersebut. Pada “Produk Baru” klik kanan, pilih Insert – Mechanical Produk, pilih 3D Shape, beri nama, misalnya “Landasan”.

Maka Anda telah berhasil membuat komponen baru bernama “Landasan”. Selanjutnya Anda misalnya diminta untuk membuat komponen baru berupa tabung di atasnya, lakukan cara yang sama dengan cara sebelumnya. Sehingga pada navigasi muncul komponen tabung.

Untuk menggambar komponen, dobel klik pada nama komponen sehingga toolbar-toolbar gambar muncul pada IDE catia v6. Selamat mencoba, hasil akhir misalnya seperti gambar berikut ini.

Pada gambar di atas landasan dan tabung adalah dua komponen yang terpisah, tetapi di sini formatnya adalah 3DXML yang terus terang membingungkan. Tapi ga pa pa lah.. namanya mencoba. Use your imagination ..

3as



CATIA, CFDesign, Perpindahan Panas Dasar

Analisa Perpindahan Panas dengan CATIA dan CFD

10 Komentar

Tulisan berikut ini tentang analisa kalor dengan bantuan CFD. Apakah benar hasil analisisnya sesuai dengan perhitungan? Kita coba yuk..

Buka CATIA, buat part design. Buat gambar balok sederhana dengan ukuran 20 x 50 x 50 (mm). Oiya, udah diinstall kan, Catia dan CFD-nya?

Kemudia simpan part design itu, beri nama misalnya balok. Nah, sisi atas, bawah, kiri, dan kanan akan diberi kalor dengan suhu yang berbeda-beda. Misalnya bagian atas 2000C, bawah 500C, kiri 1000C, dan kanan 4000C. Klik icon CFD pada CATIA untuk masuk ke mode analisa via CFD.

Kalo sudah, jangan lupa konversi m menjadi mm pada folder geometri dengan cara mengklik kanan, pilih length unit dan pilih mm.

Klik kanan material, isikan data yang diminta setelah mengklik komponen yang akan diberi nama materialnya.

Nah, pada boundary condition isikan sesuai dengan panas pada tepian balok. Klik kanan, edit. Pilih bagian atas balok, isikan 2000C. Dengan cara yang sama isikan untuk panas bagian bawah, kiri, dan kanan. Jangan lupa, tipe-nya dipilih temperature.

Sekarang saatnya kita membuat mesh. Dobel klik Mesh Size, dan untuk gampangnya pilih automatic mesh. Jika sudah kliki icon SOLVE. Isikan cek box HEAT TRANSFER, karena yang akan kita analisa hanya Perpindahan Panas.

Lalu Klik SOLVE, tunggu beberapa saat, komputer akan memproses. Kecepatan proses tergantung tipe prosesor komputer Anda. Jika sudah, maka akan muncul pesan: Analysis completed succesfully dan gambar berubah warna.

Dobel klik Result pada folder utama, pilih Static Temperature, maka jika gambar Anda OK akan muncul gambar warna-warni yang menggambarkan temperatur balok tersebut. Tampak warna merah untuk suhu panas dan biru untuk yang dingin.

Gampang kan? Selamat , Mencoba !!!

Rahmadya Trias Handayanto

CATIA, CFDesign

Cara Menginstall CFDesign 2010

25 Komentar
  1. Double klik Cfdesign 2010.exe hingga muncul jendela berikut ini:


  2. Klik Next>


  3. Baca License Agreement, lalu klik tombol radio “I Accept the terms in the license agreement”.
  4. Pilih lokasi direktory letak program, atau biarkan secara default saja. Lalu klik Install>


  5. Tunggu beberapa saat menunggu komputer menginstall software Cfdesign 2010.


  6. Jika pada komputer Anda sudah terinstall program disain engineering maka Cfdesign akan meminta mengklik software tersebut.


  7. Jika sudah memiliki license, maka Anda tinggal memasukan license tersebut, jika belum maka klik “I will install the license later”.

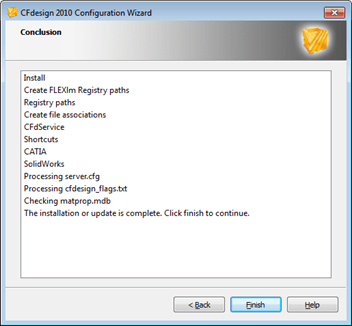

  8. Setelah itu, maka Software CFDesign telah selesai diinstall, rangkumannya ditunjukkan dengan jendela berikut ini:


  9. Berikutnya tinggal kita coba gambar komponen di Catia, Solidwork, Pro-Eng, dan sejenisnya kemudian dianalisis oleh CFDesign yang baru saja kita install. Selamat mencoba !!! Umpan baliknya saya tunggu ya …
