Membuat Multi Grafik dengan Matlab

Maksud dari multi grafik (multiplot) di sini adalah satu gambar (figure) menampilkan lebih dari satu grafik. Matlab memiliki fasilitas untuk menangani multi grafik yaitu dengan fungsi subplot. Untuk memudahkan prakteknya, kita gunakan data seperti postingan sebelumnya.

  • Data=[0.1372 0.5860 0.1428; 0.1394 0.5811 0.1434; 0.1333 0.5906 0.1460];
  • X=Data(:,1);Y=Data(:,2);Z=Data(:,3);

Format dari subplot adalah jumlah baris, jumlah kolom, dan nomor subplot. Di sini nomor subplot dimulai dari kiri atas kekanan dan ke bawah. Misalnya kita akan merencanakan grafik dengan dua baris, tiga kolom, dan grafik pertama (nomor satu).

  • subplot(2,3,1)
  • subplot(2,3,2)
  • subplot(2,3,3)
  • subplot(2,3,4)
  • subplot(2,3,5)
  • subplot(2,3,6)

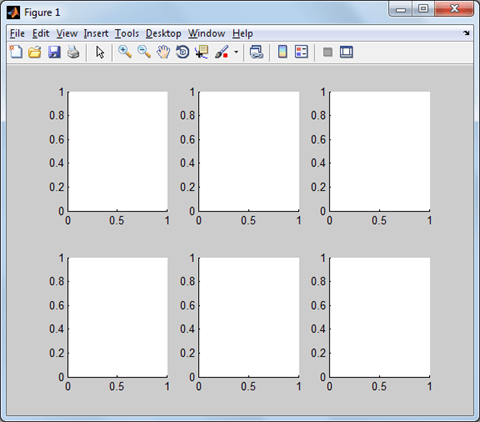

Secara sederhana, instruksi di atas adalah membuat enam grafik kosong seperti gambar di bawah ini. Untuk menambah deskripsi judul grafik, sumbu koordinta, dapat dilihat pada postingan yang lalu.

Misalnya kita akan mengisi subplot pertama yang terletak di kiri atas dengan grafik 3D dan subplot tengah bawah dengan grafik 2D yang berisi x, dan y saja.

  • subplot(2,3,1)
  • plot3(X,Y,Z)
  • grid
  • title ‘grafik 3D’
  • subplot(2,3,5)
  • plot(X,Y,’*’)
  • grid
  • title ‘contoh grafik 2D’

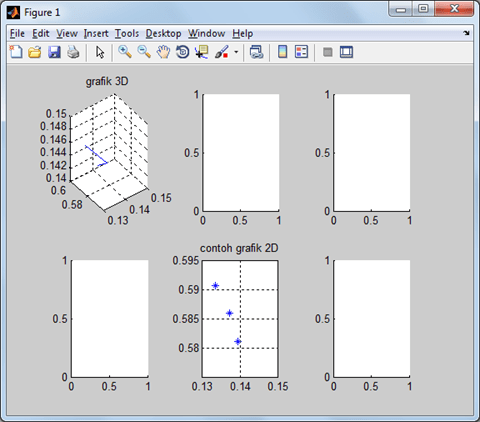

Hasilnya dapat dilihat di bawah ini. Silahkan isi grafik-grafik lainnya. Semoga dapat sedikit membantu, selamat mencoba.
