Relasi Antar Tabel dengan Fasilitas Designer Pada Phpmyadmin

Biasanya kita membuat tabel di MySql dengan kode SQL lewat fungsi CREATE TABLE dan seterusnya. Sementara untuk relasi antar tabel menggunakan fungsi ALTER TABLE dilanjutkan dengan FOREIGN KEY dan REFERENCES. Nah untuk versi-versi terbaru Phpmyadmin menyediakan fasilitas designer jika ingin melihat diagram tabel-tabel dalam satu basis data. Postingan ini mungkin bermanfaat bagi kita yang malas mengetik kode sql seperti saya.

Pertama-tama klik basis data yang ingin dibuat relasi antar tabelnya. Perhatikan di bagian paling kanan ada tombol “designer” yang disediakan oleh Phpmyadmin untuk mengelola tabel-tabel yang terlibat. Tekan tombol tersebut untuk membuat relasi antar tabelnya.

Misalnya tabel pinjam memiliki field NPM yang merupakan foreign key dari tabel siswa. Oleh karena itu perlu membuat relasi antara tabel pinjam dengan tabel siswa. Tekan simbol relasi pada icon di jendela designer.

Pilih NPM pada tabel siswa sebagai referenced key. Field ini merupakan primary key tabel siswa.

Berikutnya pilih foreign key pada tabel pinjam.

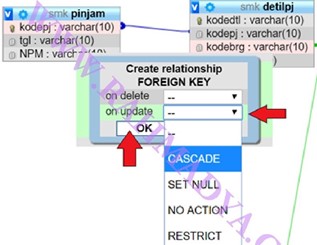

Pilih “on update” pilih “Cascade” agar ketika NPM berubah di tabel siswa, di tabel pinjam ikut berubah juga.

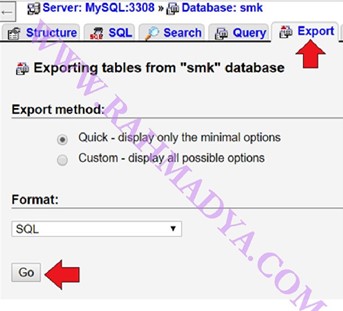

Jika sudah, tekan OK. Maka selesai sudah pembuatan relasi. Untuk melihat kode SQL lengkapnya bisa dengan mengekspor database tersebut. Caranya dengan menakan tombol “eksport”.

Setelah itu kita diminta menentukan lokasi penyimpanan. Jika dibuka kode SQL tampak ada kode untuk menambah relasi, lengkap dengan “on update cascade”. Selamat mencoba.
