Membuat Digital Elevation Model (DEM) dari Peta Kontur

Untuk menentukan lokasi yang tepat terkadang ada syarat yang mengharuskan kemiringan tertentu, misalnya lokasi sekolah, perumahan, dan lain-lain. Oleh karena itu dibutuhkan data layer yang digunakan untuk menentukan lokasi dengan syarat tersebut. Biasanya syaratnya tidak hanya slope, jarak tertentu dari jalan raya, polusi, daerah rawan bencana dan lain sebagainya. Untuk DEM sendiri biasanya data yang tersedia berupa kontur yaitu garis-garis yang merepresentasikan ketinggian tertentu. ArcGIS memiliki fasilitas topografi untuk membuat DEM yang bertipe raster agar lebih mudah di-overlay dengan kriteria-kriteria yang lain.

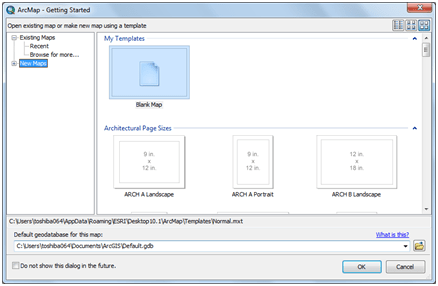

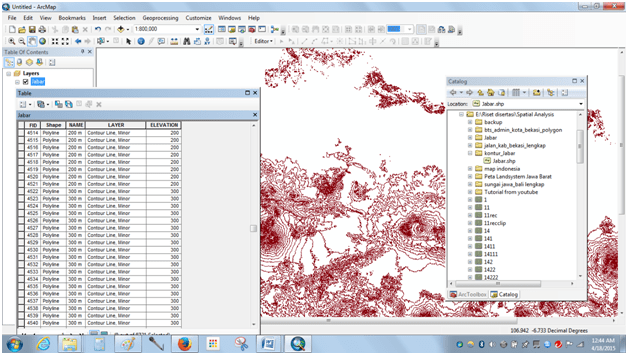

Buat project baru dengan nama misalnya dem, kemudian tambahkan shapefile peta kontur lokasi yang akan dibuat DEM-nya. Buka Arc Catalog, drag file shapefile ke Table of Contents.

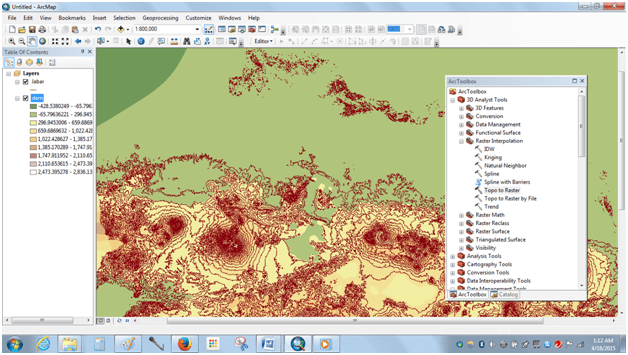

Buka ArcToolbox, dan di 3D analysis tool di bagian raster interpolation pilih topo to raster yang akan mengkonversi topografi menjadi raster. Isi shapefile yang dibutuhkan, untuk extent keluaran bisa dibatasi untuk region tertentu. Isi nama file keluaran dari hasil proses interpolasi ini. Tunggu hingga ArcGIS menginformasikan berhasil atau tidaknya proses konversi dengan memunculkan pesan berikut di pojok kanan bawah komputer.

Jika silang merah, berarti ada yang salah dengan proses tersebut. Jika berhasil, DEM siap digunakan. Selamat mencoba.
