Kurva Tegangan – Regangan dengan Excel

Komputer I. 11.12.2012. Tek. Mesin S1

Grafik merupakan representasi data agar lebih mudah dipahami secara visual. Dalam Excel dapat dibuat dengan menekan Insert – Chart.

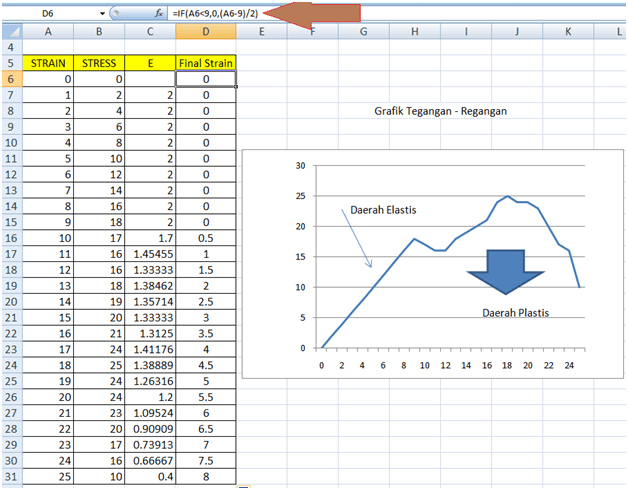

Tambahkan gambar panah dan text untuk penjelasan terhadap grafik. Untuk panah dengan Shape, sedangkan untuk text dengan Text Box. Daerah elastic merupakan daerah dimana bahan tidak mengalami penambahan panjang.

Buat persamaan yang menhitung nilai regangan akhir setelah tegangan dilepas pada baja tersebut di daerah plastis. Masukan rumus: =IF(A6<9,0,(A6-9)/2)

Sebagai contoh, jika pada daerah plastis terjadi regangan 20, maka setelah tegangan dilepas terjadi regangan sebesar 5.5. Jika panjang awal = 5 cm, maka pertambahan panjangnya 5.5 x 5 =27.5
