Melakukan Cropping Pada Citra

[peng.citra|t.komputer|lab.hardware|pert.4]

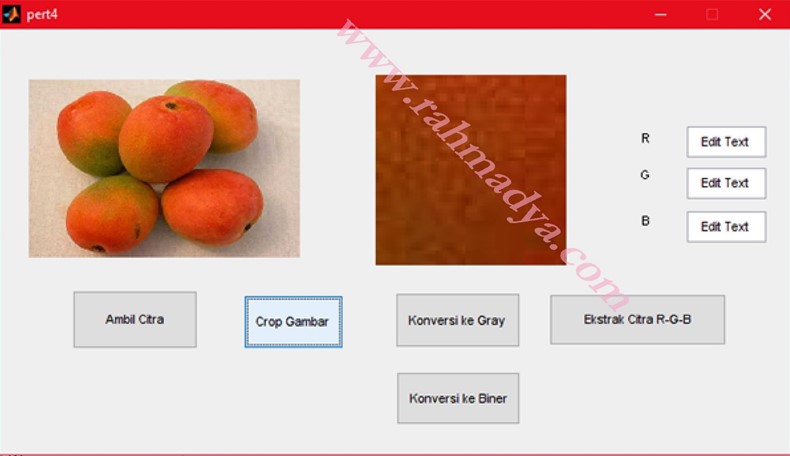

Terkadang untuk menangkap secara detil suatu permukaan diperlukan proses pemotongan/cropping. Sebagai contoh, lanjutan dari pertemuan 3 yang lalu, tambahkan satu tombol Crop Gambar.

Jika tombol “Crop Gambar” ditekan maka gambar hasil cropping akan ditampilkan pada axes2 di sebelah kanan. Dan jika tombol “Ekstrak Citra R-G-B” ditekan akan menghasilkan harga-harga R,G, dan B yang sudah ternormalisasi di tiga edit text di atasnya.

Cropping Image Pada Matlab

Pada Matlab, fungsi cropping dengan menggunakan fasilitas fungsi imcrop. Silahkan tekan “help imcrop” di command window untuk mengetahui format penulisan fungsi tersebut di kode yang akan dibuat.

  • x=uigetfile(‘*.jpg’);
  • data=imread(x);
  • size(data)
  • ans =
  • 423 644 3

Perhatikan ukuran data citra yang dibaca (lewat imread). Jika kita bayangkan dengan koordinat kartesians, maka panjangnya adalah 644 dan lebarnya adalah 423. Untuk panjang tidak masalah karena arahnya dari kiri ke kanan, hanya saja untuk lebar sedikit berbeda dengan koordinat kartesian. Di sini positif ke arah bawah. Jadi titik tengah gambar tersebut adalah panjang 322 dan lebar 211. Jika ingin mengambil lebar 50 dan panjang juga 50 maka region tersebut dari titik (297, 186) dan offset sebesar masing-masing 50 piksel. Masukan fungsi imcrop untuk memotong gambar.

  • >> data2=imcrop(data,[297 186 50 50]);
  • >> imshow(data2)

Perhatikan format penulisan cropping dimana dua angka terakhir merupakan offset dari titik dimana posisi awal crop dimulai. Untuk mengekstrak citra RGB silahkan gunakan kode di pertemuan 3 yang lalu. Selamat mencoba, semoga bermanfaat.
