Deteksi Tepi dengan Matlab

[peng.citra|t.kom|lab.hardware|pert.5]

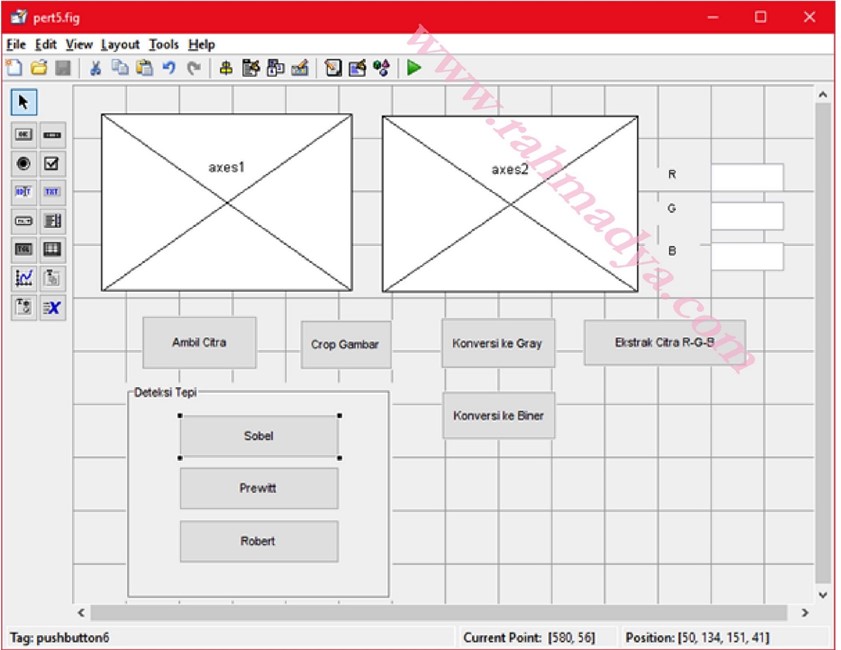

Di antara deteksi lainnya, seperti titik dan garis, deteksi tepi sangat bermanfaat untuk mengetahui suatu objek secara pasti dan terpisah dari objek lainnya, misalnya background. Pertemuan kali ini sedikit membahas metode-metode deteksi tepi yang terkenal antara lain: sobel, prewitt, dan robert. Untuk itu lanjutkan proyek sederhana pertemuan yang lalu dengan menambahkan satu panel berisi tiga pushbutton: sobel, prewitt, dan robert.

Konversi ke Gray

Deteksi tepi bermain dengan intensitas brightness. Ketika langsung mengakses gambar berwarna RGB ada pesan kesalahan. Perlu merubah terlebih dahulu citra yang diambil dari pushbutton “Ambil Citra” menjadi gray. Copas saja kode pada tombol “Konversi ke Gray” dan masukan ke “Sobel”.

  • z=rgb2gray(handles.y);
  • [g,t]=edge(z,’sobel’)
  • axes(handles.axes2)
  • imshow(g)

Silahkan lihat tatacara penggunaan fungsi edge dengan mengetik “help edge” pada command window. Untuk metode Prewitt dan Robert, caranya sama hanya saja menggunakan parameter berturut-turut ‘prewitt’ dan ‘robert’.

Perhatikan ada noise yang tertangkap. Biasanya sebelum deteksi tepi beberapa manipulasi terhadap citra original-nya diperlukan, misalnya filter dengan fungsi imfilter. Selamat mencoba, semoga bermanfaat.
