Network Analysis dengan ArcView

Untuk mempelajari bagaimana Arcview melakukan komputasi untuk mencari jalur tercepat dan terpendek dari berbagai alternatif jalan, tersedia contoh project sederhana yang termasuk satu paket ketika menginstal program ini. Set terlebih dahulu extensiannya dengan menceklis “network analysis”.

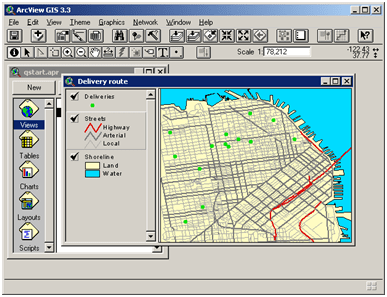

Dengan network analysis kita akan mencari jalur terpendek dan tercepat daru satu titik ke titik tujuan. Buka view “delivery route” yang sudah dibuatkan oleh vendor Arcview untuk latihan mengetahui fungsi-fungsi yang tersedia di ArcView.

Titik hijau merupakan pusat pengiriman yang nanti akan dianalisis jalur-jalur mana saja yang ditempuh untuk menghasilkan nilai optimal (kecepatan dan jarak tempuh). Terkadang kita memerlukan optimasi dengan pertimbangan waktu tempuh karena bisa jadi jalur yang terpendek justru malah lebih lama tiba di lokasi tujuan. Perhatikan munculnya menu “network” di ArcView karena kita menceklis pilihan “network analysis”. Pelajari apa yang ada di dalamnya, berikut contoh menentukan jarak terpendek dan waktu tercepat untuk mencapai suatu lokasi.

Setelah memasukan alamat address awal, kita menentukan lokasi tujuan sesuai dengan tempat-tempat yang harus disinggahi. Isi pilihan “find best order” dan “return to origin” jika kita ingin kembali ke tempat semula setelah singgah di berbagai pusat delivery.

Lalu lakukan simulasi dengan menekan tombol di pojok kanan atas, tunggu beberapa saat hingga diperolah hasil di View, berupa jalur optimal. Untuk mengetahui jalur detilnya, tekan tombol “Directions…” dan perhatikan jalur-jalur singgah dan berangkatnya, diakhiri dengan jarak tempuh total.

Terakhir lakukan hal yang sama untuk kasus jalur yang tercepat, tanpa memandang jarak tempuhnya. Jika sempat, lakukan sedikit penelitian mengenai atribut-atribut jalan dan lokasi yang disinggahi agar mengetahui prinsip kerja ArcView untuk mengetahui jalur tercepat dengan Network Analysis.



Setelah itu lakukan proses simulasi seperti yang telah dilakukan untuk perhitungan jarak tempuh. Setelah itu tampak di layar View dua jalur optimasi yaitu yang berwarna merah muda adalah jarak tempuh terpendek dan yang berwarna biru waktu tempuh tercepat.

Di sample data ArcView ada juga contoh data tentang rumah sakit (hospital), dan coba mencari lokasi terdekat suatu wilayah dengan rumah sakit yang ada di wilayah tersebut. Fungsi terdapat di menu “Network” kemudian Anda diminta menentukan lokasi terdekat. Pertama-tama tentukan lokasi kita, misalnya di Polk & Lombard. Seperti biasa, karena waktu sangat penting bagi yang perlu perawatan, kita pilih optimasi terhadap waktu tempuh. Hasilnya dapat dilihat di ArcView dimana lokasi kita (diberi simbol lingkaran bertitik) diberi arah dengan garis hijau ke rumah sakit terdekat (California Pacific Medical).
